Inoiz galdetu zuen zer laburdura dn, Trans, E ½, Pisatu, eta CWP letren batez beste balbula batean? Balbula-gorputz batean dauden markak eta beste letrak ager daitezkeen jakin-mina? Murgil gaitezen eta arakatu.

Balbula baten markek normalean informazio erabakigarria adierazten dute, hala nola bere tamaina, presio eta tenperatura balorazioak, materialaren konposizioa, marka, fluxuaren norabidea, eta ziurtagiriak. Xehetasun hauek ezinbestekoak dira aukeraketa egokian, instalazioa, eta funtzionamendua, balbula seguru eta zuzen erabiltzen dela ziurtatzea.

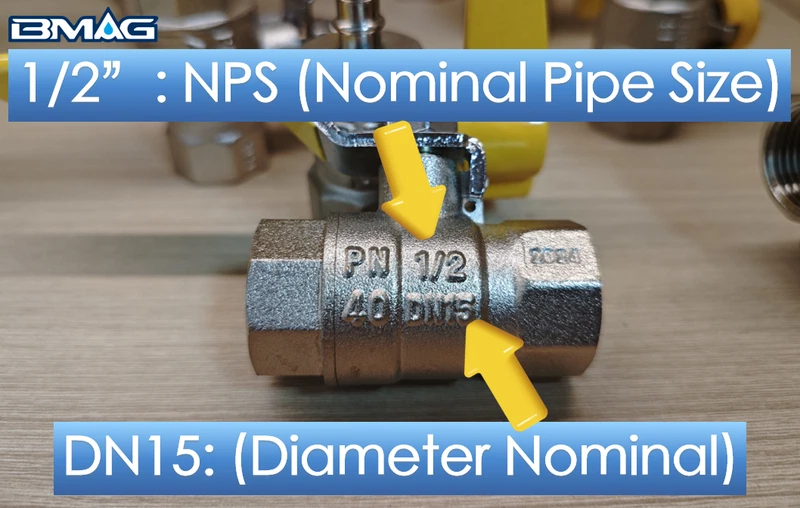

1. Balbularen Tamainaren Markatzea:“DN” eta “E ½” Zatikia edo letrak balbulan

Balbula tamaina da bere parametrorik funtsezkoena, egokitzen zaion hodiaren hodi nominala adieraziz. Normalean bi modutan markatzen da:

• DN (Diametro Nominala): Diametro nominala, unitate metriko bat (milimetrotan) nazioartean erabiltzen da (ISO) eta europarra/txinera (EU/GB) estandarrak. Adibidez, DN50-k balbula bat duen hodi baterako dela esan nahi du 50 mm-ko diametro nominala.
• NPS (Hodiaren Tamaina Nominala): Unitate inperial bat (zentimetrotan) estandar amerikarretan erabiltzen da (ASME/ANSI). Adibidez, 4″ edo NPS 4-k balbula 4 hazbeteko hodi baterako dela adierazten du. Batzuetan, zenbakia bakarrik, esaterako 4, gorputzean botatzen da.

2. Balbula-Presioaren Balorazio-Markatzea: “Trans” eta Balbulan zenbakiak

Presio-kalifikazioak balbula batek tenperatura jakin batean segurtasunez jasan dezakeen gehienezko funtzionamendu-presioa adierazten du eta funtsezkoa da hautatzeko.

• ISO/EN/GB Arauak: Erabilerak “Presio Nominala” (Trans), non unitatea barra dagoen. PN balioak giro-tenperaturan dagoen presioa adierazten du. Adibideak: PN16, PN40.
• ASME/ANSI Arauak: A erabiltzen du “Klasea” sistema, KLASE bezala idatzita, CL, LB, edo #. Adibideen artean, KLASEA 150, 300#, edo 150 LB. Horrek presio-tenperatura kurba adierazten du, ez presioaren balio konstantea.
• Helburu orokorreko balorazioak:

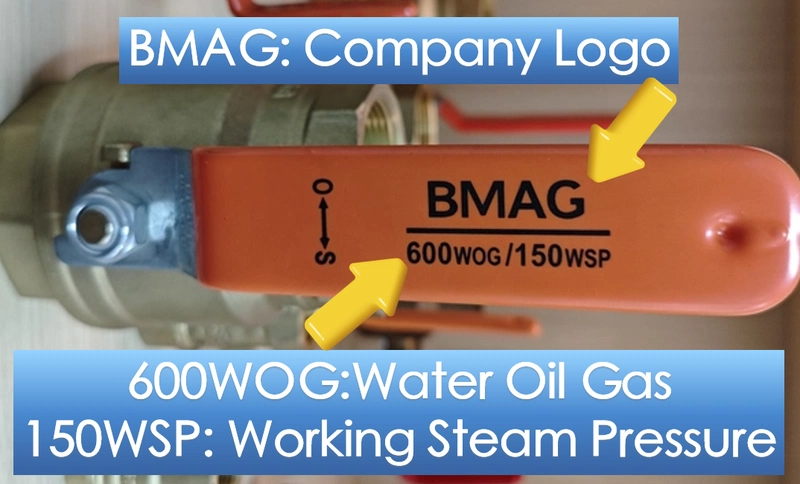

  • Pisatu (Ura, Koipeztatu, Gas): Uraren psi-tan dagoen presioa adierazten du, olioa, eta gas zerbitzua giro-tenperaturan. Adibidea: 600 Pisatu.
  • CWP (Laneko Presio Hotza): WOG-ren baliokide modernoa, giro-tenperaturan onartzen den gehienezko presioa ere adieraziz. Adibidea: 1000 CWP.

3. Balbula Materialen markaketa:

Materialaren kodea marka garrantzitsuenetako bat da, presioa duten pieza nagusien materiala zehaztuz gorputza eta boneta bezalakoak.

• Karbonozko altzairua: WCB kalifikazio ohikoena da.

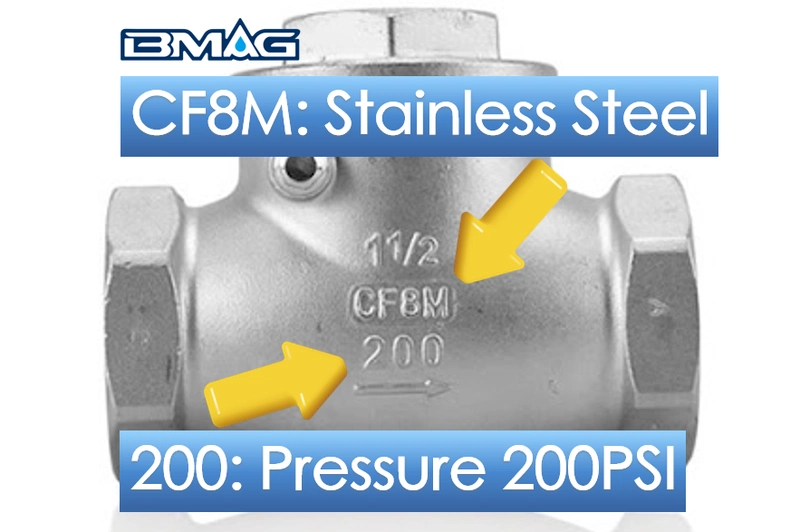

• Altzairu herdoilgaitza: CF8(-ren baliokidea 304 SS), CF8M(316 SS), CF3(304L), CF3M(316L).
• Altzairu aleatua: WC6, WC9(kromo-moly altzairua tenperatura altuko zerbitzurako).
• Forjatutako materialak: A105(karbono altzairua), A182 F316(Altzairu herdoilgaitza).
• Berunik gabekoa: “LF” berunik gabeko materiala esan nahi du, letoia eta brontzea barne.

4. Balbula Media Markatzea:

Zerbitzu-euskarri espezifikoa (E.G., “Azido sulfurikoa”) orokorrean ez dago markatuta. Erdibide baterako egokitasuna balbularen arabera zehazten daInformazio Gehigarria. Hala ere, zerbitzu berezi batzuetarako, marka zehatzak erabiltzen dira:

• Pisatu: egokia Ura Olioa Gas ertain arrunterako
• S: Lurrun ertaina
• G: Gas ertaina

5. Balbula Marka marka:

Honek fabrikatzailearen marka komertziala aipatzen du, logotipoa, edo izenaren laburdura, ekoizlea identifikatzeko erabiltzen da. Adibidez, “BMAG” edo sinbolo bakarra.

6. Balbula Fluxuaren Norabidearen markaketa:

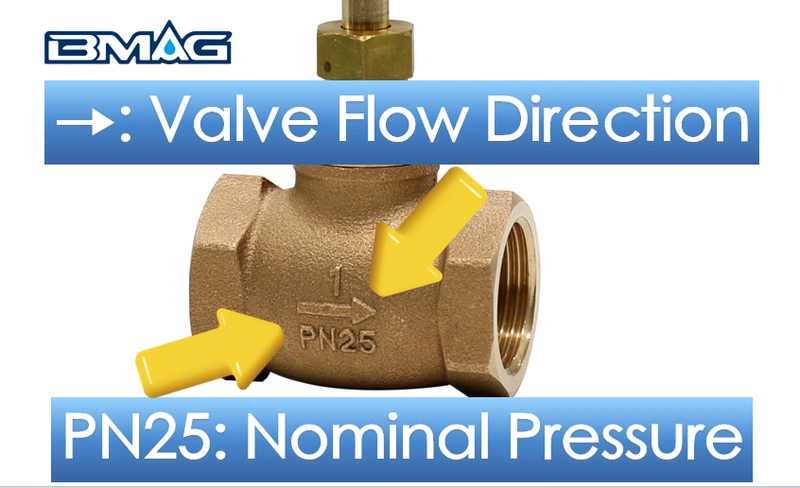

Globo balbulak bezalako norabide bakarreko balbuletarako, kontrol-balbulak, eta angelu-balbulak, gezi ikur argi bat(→) gorputzean bota edo zigilatu behar da. Gezi honek multimedia-fluxuaren norabide zuzena adierazten du. Instalazio okerrak matxura edo kalteak sor ditzake.

7. Balbula Ziurtagirien marka:

Marka hauek balbulak eskualdeko edo industriako araudi eta estandar espezifikoak betetzen dituela adierazten dute.

• CE: Laburdura “Europako adostasuna,” EBko segurtasuna betetzen dela adieraziz, osasuna, eta ingurumena babesteko arauak, Europan merkatura sartzeko beharrezkoak.
• APIa: American Petroleum Institute monograma petrolioaren eta gasaren industrian erabiltzen diren balbuletan aurkitu ohi da.
• CSA: Kanadako Arauen Elkartea, Kanadan ekipoak saltzeko behar den ziurtagiria.

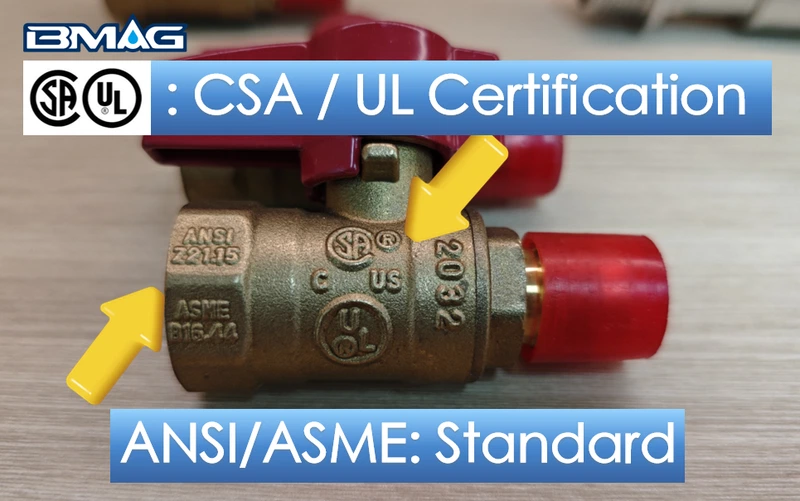

• Ul: Underwriters Laborategiak, ziurtagiria Underwriters Laboratories-ek emandako segurtasun-ziurtagiria da, segurtasun zientzien mundu mailako enpresa bat. Produktu bat dela adierazten du, osagaia, edo sistema probatu da eta segurtasun-arau espezifikoak betetzen ditu.
